adaptation fourche inversée sur crm 125

on m'a demandé si c'était possible de monter une fourche inversée sur une crm 125

pas de problème....tout est possible, tout est réalisable....

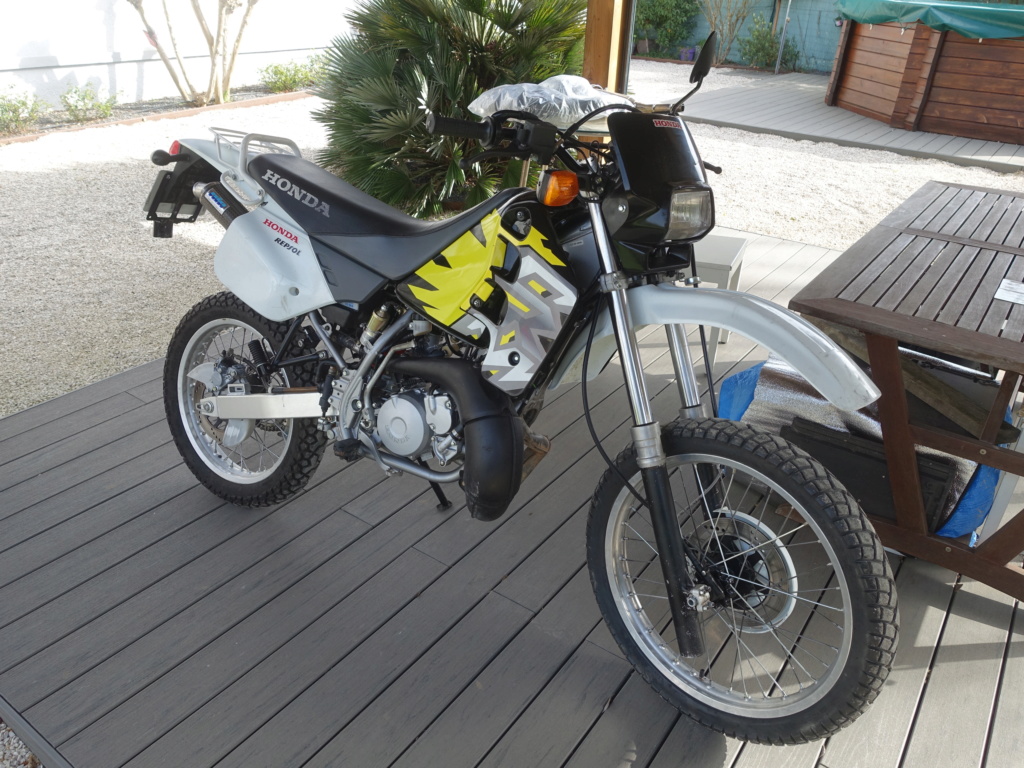

effectivement d'origine,c'est pas terrible...




la bécane étant de conception début des années 90, y'a eu quelques innovations niveau partie cycle en 30 ans....

j'attaque:





je pars d'un levier de came de frein a tambour de poids lourd...

https://www.youtube.com/shorts/Ihm6joujQxo

les connaisseurs me diront que l'avance n'est pas assez rapide:

le copeau a du mal a se casser et il s'enroule sur l'outil....



terminé!

ce n'est plus aussi brillant que pendant l'ébauche me direz vous....normal, j'ai fait l'ébauche a l'outil carbure, et j'ai fais la finition a l'outil ARS

la différence,c'est qu'avec le carbure je peux faire des plus grosses passes qu'avec l'outil ARS, mais avec l'outil ARS, j'ai un copeau minimum plus faible....donc quand j'ai une fenêtre de tir de quelques centiémes pour une cote ( les portées de roulement par exemple...3 centièmes de mm), je privilégie l'ARS...




montage a la presse:




pareil:

il y a une fenêtre de tir assez précise pour la partie de la colonne qui va être emmanchée dans le té:

trop petit: ca ne verrouille pas,et la pièce est morte

trop grand:le té inférieur se fend au montage







j'ai un cadre de crm pour faire mes essais (je fais souvent la modif sur des crm en adaptant des fourches de cr,de yamaha yz, de ktm....et d'autres....c'est une bécane encore très prisée vu ses specs...et tout est possible dessus)



plus du tout la même gueule par rapport a l'origine... .....la ca va pouvoir jumper!








je vous laisse, on m'a demandé d'adapter une fourche de cagiva mito sur une nsr....

Salut,

Et la photo de la fourche remontée sur la crm !
T'es un peu un sorcier moto toi

lio29 a écrit:Salut,

Et la photo de la fourche remontée sur la crm !

Elle vient d’arriver chez son propriétaire…. Il va m’envoyer des photos dans la semaine

Sorcier?

Pas un sorcier,non…

Disons que je touche un peu à tout…. Et y’a certains trucs ou je fais plus que toucher…

Salut,

beau travail !!!
j'avais la même CRM de 98 avec ligne Arrow et les réglages qui vont bien, à mes 16 ans .... je m'éclatais comme un fou !!!

salut les amis

- encore une belle réalisation = félicitations

   à la r'voyure
alain
