'' fabrication '' bequille centrale VARADERO de 2003

bonjour a tous
j’essaye de bricoler une béquille centrale pour ma varadero de 2003 avec une béquille de  Orcal Astor 125
pas envie de mettre 200 euros dans une bequille et en plus je crois que pour en trouver c'est la misère

donc j'ai réussi a la fixer en bricolant

, j’attends les ressorts

1 question : la position de la béquille une fois repliée par rapport a la chaine ; ça se passe comment ?
elle passe a coté , dessous ? a quelle distance ?

si quelqu'un pouvait m'aider ?

merci

boujou  lolo  30 et les amis

- j'ai fait un sujet sur la fabrication d'une béquille centrale pour Varadero, il comportait schéma et cotes, faudrait le retrouver je vais essayer...
- en position repos la chaine passe au dessus de la béquille, il suffit d'ajuster la buté "repos"

   à la r'voyure
alain

Alabasse 14 a écrit:boujou  lolo  30 et les amis

- j'ai fait un sujet sur la fabrication d'une béquille centrale pour Varadero, il comportait schéma et cotes, faudrait le retrouver je vais essayer...
- en position repos la chaine passe au dessus de la béquille, il suffit d'ajuster la buté "repos"

   à la r'voyure
alain

hello Alabasse

si tu pouvais retrouver ton schéma ça serait cooooooool

faudrait pas que ma béquille touche la route

philartis a écrit:https://www.125attitude.com/t13792-bequille-centrale-pour-varadero?highlight=bequille+centrale

mille merci a tous les 2

boujou les amis

- si tu as des enrichissements tu pourras les mettre sur le sujet =

   à la r'voyure
alain

Alabasse 14 a écrit:boujou les amis

- si tu as des enrichissements tu pourras les mettre sur le sujet =

   à la r'voyure
alain

bonjour , oui pas de probleme si j'y arrive

la cote de 320 mm entre les 2 pieds au sol ça va être compliqué , avec ma béquille de récup suis a 280mm

a+

boujou les amis

- si au lieu de mettre 320 tu mets 280  promis... juré... craché on n'alertera pas le famille, l'important c'est les cotes qui vont sur le châssis de la mob et puis rien ne t'empêche de mettre des patins plus grands sous les tubes de béquille    alors multiplie les montages à blanc et ça va bien se passer

   à plus tard  pour voir ton résultat (ou même avant)
alain

oubli !

sur les modèles 2003 c'est à dire avant la modif de l'échappement par la pose d'un catalyseur l'axe peut être en 1 seule partie. A partir de 2004 l'axe doit être en 2 parties

   à la r'voyure
alain

Alabasse 14 a écrit:oubli !

sur les modèles 2003 c'est à dire avant la modif de l'échappement par la pose d'un catalyseur l'axe peut être en 1 seule partie. A partir de 2004 l'axe doit être en 2 parties

   à la r'voyure
alain

l'axe c'est bon , je l'ai fait en 1 seule partie avec ajustement + entretoise plastic + goupille

le probleme c'est la cote entre les pieds ( au sol ) pour que ma béquille touche pas la chaine

la cote de 320 mm que tu donnes doit être bonne , je vérifie ce we

merci encore

boujou les amis

- une béquille large donne de la stabilité en stationnement mais pourrait gêner sur le virages serrés en charge, à contrôler...

  à la r'voyure
alain

Vers Noël 2021, J'ai acheté chez Motea cette béquille ( fournie avec "Alarme de disque" très bien ) pour un total final de 92€ après leurs soit disant promotions.

https://www.motea.com/fr/set-bequille-centrale-constands-et-antivol-bloque-disque-alarme-avec-cable-de-rappel-tourtecs-pour-honda-varadero-125-04-16-591957-0

En fait, leur photo du produit n'est pas factuelle mais générique pour tous les modèles comme depuis très longtemps.

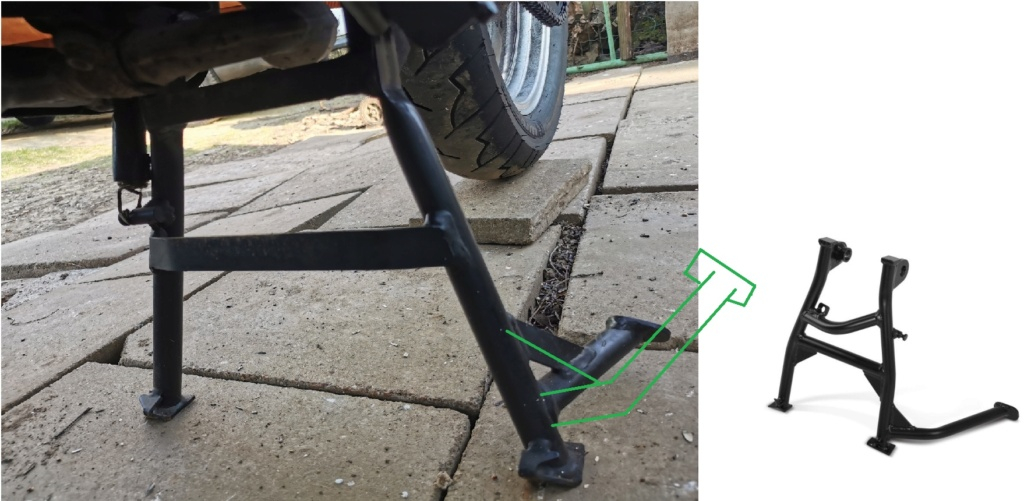

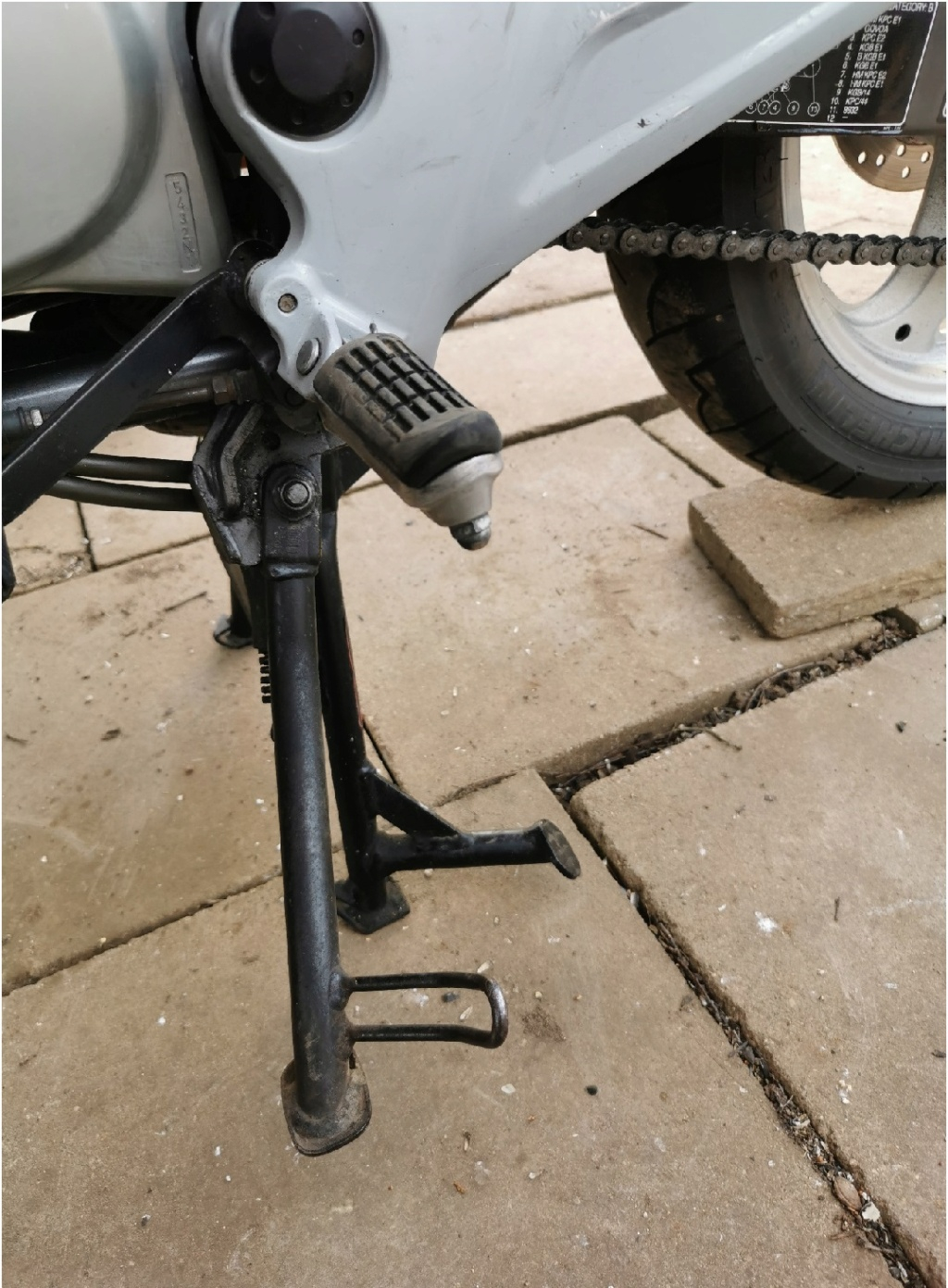

Le produit reçu est différent :



Le levier d'appui est à peine plus long que celui de la béquille latérale alors que le modèle présenté en photo mesure au moins le double pour une démultiplication suffisante pour monter les 180 kg du vara sans forcer quand on pèse moins de la moitié du poids de cette moto.

Donc pour moi, ce levier demande à être modifié, rallongé.



Les barres entre les deux pieds sont plus léger que les tubes de la photo générique mais doublés quand même.

Ce modèle, si moins de 100€ peut servir de base

Vieumotarkejamé a écrit:Vers Noël 2021, J'ai acheté chez Motea cette béquille ( fournie avec "Alarme de disque" très bien ) pour un total final de 92€ après leurs soit disant promotions.

https://www.motea.com/fr/set-bequille-centrale-constands-et-antivol-bloque-disque-alarme-avec-cable-de-rappel-tourtecs-pour-honda-varadero-125-04-16-591957-0

En fait, leur photo du produit n'est pas factuelle mais générique pour tous les modèles comme depuis très longtemps.

bonjour
je suis parti de ce modèle
https://www.50factory.com/pieces-50-a-boite-occasion/56282-bequille-centrale-orcal-astor-125-depuis-2015.html

l'ecartement des pieds doit être modifié je pense ( vais voir ce we ) comme a dit Alain

donc a suivre

boujou les amis

2 choses:
> plus la brêle est rabaissée plus il sera difficile de la monter sur la béquille
> sur mon modèle perso je n'avais pas hésité à mettre un long bras de levier au détriment de l'encombrement et peut-être du "look"

   à la r'voyure
alain

Alabasse 14 a écrit:boujou les amis

2 choses:
> plus la brêle est rabaissée plus il sera difficile de la monter sur la béquille
> sur mon modèle perso je n'avais pas hésité à mettre un long bras de levier au détriment de l'encombrement et peut-être du "look"

   à la r'voyure
alain

bonjour a tous
voila j'ai presque fini ma béquille centrale ( manque le gros ressort a raccourcir et a installer )

https://youtu.be/2xvdaya4Z94

encore merci aux 2 membres du forum pour leur aide  ( j'ai mis un petit merci dans la vidéo )

boujou les amis

- félicitations     beau boulot et belle vidéo    et merci pour le... remerciement

  à la r'voyure
alain

Super boulot

Alabasse 14 a écrit:boujou les amis

- félicitations     beau boulot et belle vidéo    et merci pour le... remerciement

  à la r'voyure
alain

Idem !
..mais je n'ai pourtant pas fait grand chose.

philartis a écrit:

Alabasse 14 a écrit:boujou les amis

- félicitations     beau boulot et belle vidéo    et merci pour le... remerciement

  à la r'voyure
alain

Idem !
..mais je n'ai pourtant pas fait grand chose.

bonjour , tu m'as fourni le lien pour le tuto de Alain

boujou les amis

  sans dénigrer le travail de  philartis  cet excelllllllent modo mondialement connu dans la Gironde, de son avis il n'a pas fait grand chose et ça... lui convient bien

   à la r'voyure
alain
